1. покрытие огнезащитное PROMASTOP тип Е(СSP), т >1 мм
2. плита минераловатная, т = 50 мм х 3, плотность 150 кг/м3, см. допуск
3. PROMASTOP тип E(CSP)
4. кабель, жгут, световод, металлорукава и (гофро)трубы
5. кабельный лоток из стали, алюминия, пластмассы
6. подвеска кабельных лотков
7. капитальная стена, EI120
8. табличка маркировочная

Очевидные преимущества:

• не требуется покрытия откоса проема
• огнезащитное покрытие PROMASTOP® тип E(CSP)
• для всех видов кабеля и электропроводки, жгутов, световодов
• металлорукава или ПВХ-(гофро)трубы для систем управления

Общие указания
Следует точно выполнять указания по применению огнезащитного покрытия PROMASTOP® тип E(CSP). Чтобы получить толщину сухого слоя 1 мм, требуется расход материала 2775г/м2 или сырой слой толщиной 2,1 мм.

Заполнение кабелем и трубами проема проходки не должно превышать 60% площади конструктивного отверстия. Технический уровень этой спецификации конструкции соответствует заявке на получение допуска.

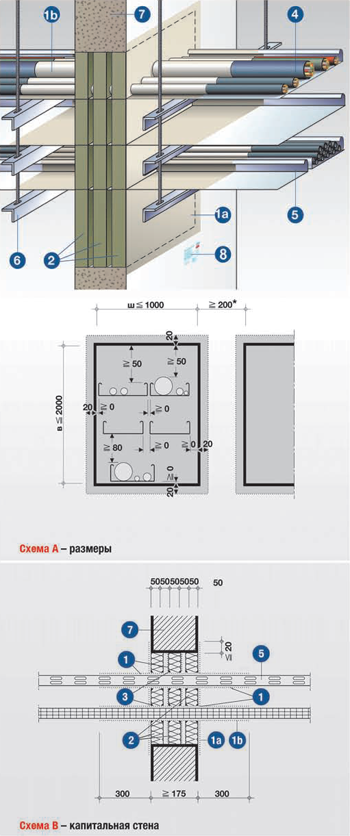

Схема А
На схеме А приводятся максимальные размеры проходки и размещение кабельных лотков, а также минимальные расстояния между ними.

Порядок монтажа

• На кабели и лотки в зоне проходки, а также на 500 мм их поверхности перед и за проходкой наносят покрытие. В зоне проходки кабель укладывают на подстилающий слой из огнезащитного покрытия PROMASTOP® тип E(CSP) (1) и заполняют покрытием пустоты в жгутах и между кабелями.
• Подгоняют минераловатные плиты, на кромки стыков наносят покрытие. Имеющиеся щели и пустоты набивают минеральной ватой, заполняют огнезащитным составом PROMASTOP® тип E(CSP) и наносят сплошное покрытие PROMASTOP® тип E(CSP).
• По периметру проходки на стену или перекрытие наносят финишный слой покрытия шириной 50 мм. Общая толщина слоя покрытия должна всюду составлять не менее 1 мм.
• Укрепляют маркировочную табличку.

Повторная прокладка
Кабели с нанесенным покрытием (см. выше) прокладывают через подготовленные в минераловатных плитах отверстия. Пустоты в жгутах и между кабелями набивают минватой или плотно заполняют огнезащитной шпатлёвкой.

Схема В
Кабельная диафрагма PROMASTOP® тип Е(CSP), огнестойкостью EI120, может устраиваться в капитальных стенах т >175 мм. При кабельных проходках ш > 700 мм или в > 400 мм кабельные лотки следует подвешивать на расстоянии 120 мм от стенки проходки с обеих её сторон (6).
