Технические данные

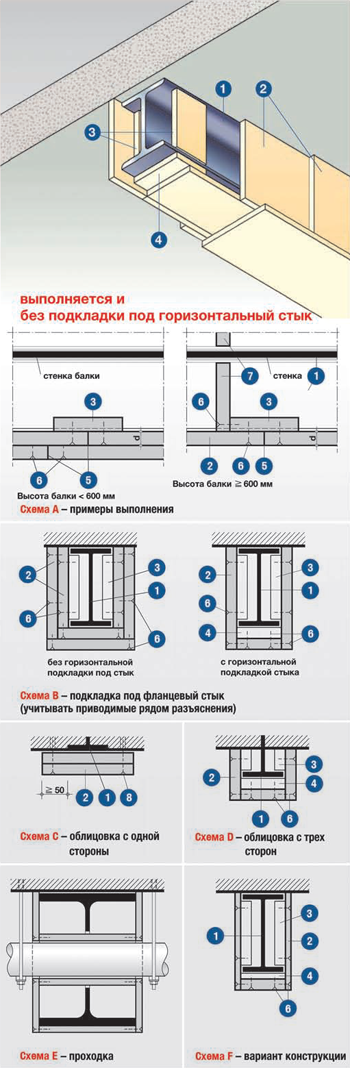

1 балка стальная
2 облицовка плитами PROMATECT®-Н, PROMATECT®-L500 или PROMATECT 250, толщина плиты определяется приведённой толщиной металла и требуемым пределом огнестойкостью
3 вставка из PROMATECT®-Н, PROMATECT-L500 или PROMATECT 250, ш ≥100 мм, т= 20 мм
4 подкладка под горизонтальный стык из PROMATECT -Н, PROMATECT-L500 или PROMATECT 250 ш ≥100 мм, т = толщине облицовки
5 стык межплитный, шаг = ширине плиты 1250 мм или 1200 мм
6 скобы проволочные или шурупы быстрого монтажа (см. табл.)
7 вставка стабилизирующая из PROMATECT®-Н, PROMATECT-L500 или PROMATECT 250, т = 20 мм
Сертификация: С-ВЕ.ЭО30.В.00049, С-ВЕ.ЭО30.В.00051
Очевидные преимущества:
- незначительная толщина облицовки
- облицовка влагостойкими плитами PROMATECT®
- применяемость до приведённой толщины металла ≥2,5 мм
Общие указания
Обычно стальные балки облицовываются с трех сторон. Толщина облицовки зависит от требуемой огнестойкости и приведённой толщины металла. При определении размеров для раскроя плит PROMATECT® учитывают допуски на размеры стального профиля, согласно имеющимся нормам, и конструктивные допуски облицовки. Щели между облицовкой PROMATECT® и капитальным перекрытием заделываются шпатлёвкой Promat®.
Схема А
Опорные вставки (3) подгоняются так, чтобы их внешняя поверхность примерно на 5 мм выступала за край полки балки. Облицовка
(2) крепится к опорным вставкам. При высоте прогона ≥ 600 мм к каждой опорной вставке (3) крепится стабилизирующая вставка (7) и обе вместе плотно подгоняются к профилю.
Схема В
Облицовки стальных балок из PROMATECT®-H, PROMATECT-L500 или PROMATECT 250 устраиваются и без подкладок под горизонтальный стык (4).
Схемы и данные о толщине облицовки по запросу.
Схемы С и D
Открытая полка забетонированной балки облицовывается с одной стороны (схема С). Информацию по определению толщины облицовки запрашивайте в нашем техническом отделе.
Облицовка частично забетонированных балок (схема D) аналогична облицовке открытых прогонов.
Схемы E
Отверстия в облицовке балки для прокладки инженерных коммуникаций заполняются по ширине балки полосами из PROMATECT®. Схема конструкции представляется по запросу.
Схема F
Если по расчетам требуется облицовка незначительной толщины (например, 6-8 мм PROMATECT®-H, -L500, следует выбирать такую толщину облицовки полки, чтобы обеспечить безупречное крепление деталей скобами или шурупами.
В результате Вы получите экономичное решение облицовки балки из преимущественно тонкостенных огнестойких плит PROMATECT®-H.
|
