Размеры поперечного сечения канала из листовом стали: ≤ 1250 мм х 1250 мм в свету, рабочее давление: канал из листовой стали по DIN 24194-2
-класс плотности I: ± 500 Па
-класс плотности II: + 2500 Па, −1000 Па
1. плита PROMATECT-L500, т = 20 мм(ЕI120)
2. полоса из плиты PR0MATECT -H (муфта), ш =100 мм, т =10 мм
3. полоса из плиты PROMATECT
4. шурупы быстрого монтажа
5. шпатлевка Promat^®
6. стык секций канала
7. воздуховод из листовой стали
8. стык секций воздуховода из листовой стали
9. скоба проволочная стальная 38/10,7/1,2, шаг 100 −150 мм
10. скоба проволочная стальная 51/11,2/1.53, шаг ок. 100 мм
11. скоба проволочная стальная 25/10,7/1,2, шаг 150 — 200 мм
12. траверса, профиль уголковый (статически определимый, или профиль Halfen, U-образный, и пр.)
13. подвес, стержень резьбовой ≥ М12, нагрузка ≥ 6 Н/мм2, с металлическим дюбелем ≥ М12, шаг ≤ 1200 мм
14. уголок из листовой стали ≥ 60/40 x 1,0
15. дюбель металлический с винтом ≥  М6, шаг  ≤  400 мм

Очевидные преимущества:

• незначительный вес облицовки
• исполнение в один слой
• лёгкая сборка

Общие указания
При последующей облицовке каналов из листовой стали подвесы канала следует проверить на их несущую способность и при необходимости заменить конструкциями (12) и (13), рассчитанными и закрепленными по конструкции 476, схема R. В горизонтальных воздуховодах из листовой стали должны устра¬иваться компенсаторы теплового удлинения. Схемы прохода стен и перекрытий, а также выполнения ревизионных проемов — по за¬просу.

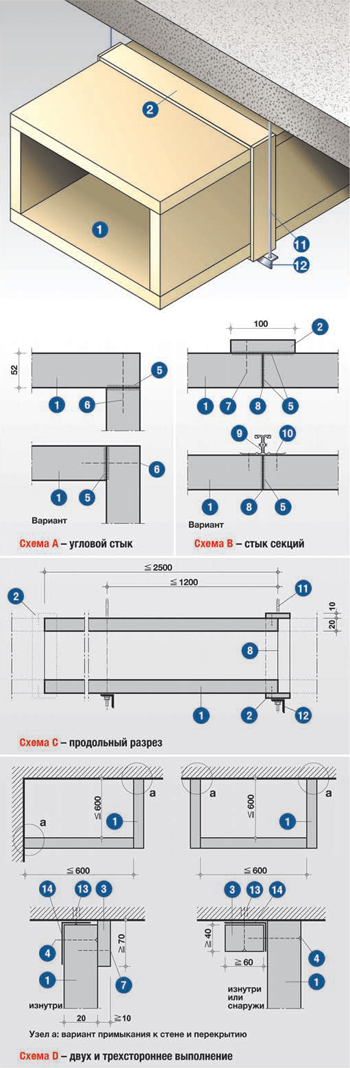

Схема А
Соединяемые в углах в стык плиты (1) склеиваются и скрепляются скобами (9).

Схема В
Отдельные секции канала соединяются между собой коробчатыми муфтами из PROMATECT-Н. Муфта крепится на стык канала (6) скобами (11). Муфтовое соединение может выполняться как по наружному, так и по внутреннему контуру секции. Крепление муфты скобами к присоединенной секции канала требуется только на доступных для этого участках воздуховода; крепления можно не делать, если стык канала и муфты — на клею Promat^® К84. Вместо муфтового соединения возможно соединение стальным фланцем.

Схема С
Секции воздуховода могут выполняться длиной до 2500 мм (соблюдайте требования по ограничению веса при перевозке и монтаже). Подвеска (11), (12) может размещаться произвольно, рекомендуемое место размещения — под муфтой. Подвесы длиной > 1500 мм следует облицовывать. Схемы — по запросу. Дистанционной прокладкой между каналом из листовой стали (7) и облицовкой из плит (1) служат полосы (3), их размещают над несущим профилем (12) под углами канала из листовой стали.

Схема D
Облицовки PROMATECT-L500 могут выполняться также с двумя или тремя стенками. Данные по облицовке воздуховодов EI 60 и E1180 по запросу в технический отдел,
