| Технические данные
размеры поперечного сечения: ≤ 1250 мм х 1250 мм в свету, рабочее давление: ± 500 Па
1 плита PROMATECT-L500, т = 20 мм
2 полоса PROMATECT-H (муфта), ш = 100 мм, т = 10 мм
3 полоса PROMATECT-H’
4 шурупы быстрого монтажа
5 клей Promat К84
6 скоба проволочная стальная 33/10,7/1,2 , шаг 100 — 200 мм
7 скоба проволочная стальная 25/10,7/1,2 , шаг 100 — 200 мм
8 стык канала
9 фланцевое соединение стальное с уплотнением из минваты
10 шуруп быстрого монтажа 4,8 х ≥ 25, шаг ок. 150 мм
11 подвес, стержень резьбовой ≥ М12, нагрузка ≤ 6 Н/мм2
, с металлическим дюбелем ≥ М12, шаг ≤ 1200 мм
12 траверса, уголковый профиль (статически определимый, или профиль Halfen, U-образный, и пр.)
13 дюбель металлический с винтом ≥ М6, шаг ≤ 400 мм
14 уголок из листовой стали ≥ 60/40×10
Сертификация: ССПБ.RU.УП001 B06860
Очевидные преимущества:
- незначительный вес плиты
- однослойное исполнение
- легкая сборка
Общие указания
Так как в случае пожара воздуховоды из материалов PROMATECT-L500 обнаруживают лишь незначительное обусловленное температурой изменение длины, устройства компенсаторов не требуется.
Схемы проходов воздуховодами нормированных по противопожарной защите капитальных перекрытий и стен или легких перегородок, а также схемы устройства ревизионных проемов- по запросу.

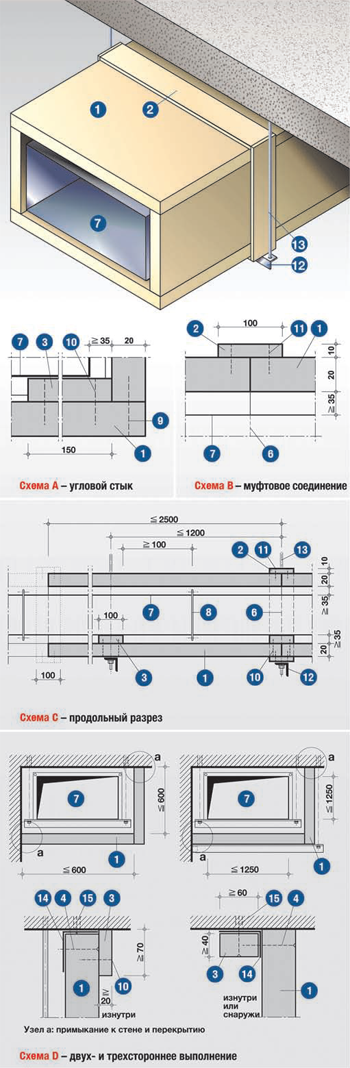

Схема А
Соединяемые в углах в стык плиты PROMATECT-L500 (1) склеиваются клеем Promat К84 (5) и скрепляются скобами (6).
Схема В
На одном конце каждой секции воздуховода выполняется коробчатая муфта из полосы PROMATECT-H (2) на клею Promat® К84 (5) и скобах (7). В эту муфту, предварительно промазанную клеем вместо муфтового соединения по схеме С возможно соединение стальным фланцем (13). Схемы — по запросу.
Схемы С
Секции воздуховода могут выполняться длиной до 2500 мм (соблюдайте требования по ограничению веса при перевозке и монтаже),
Подвеска (11), (12) может размещаться произвольно, рекомендуемое место размещения — под муфтой. Данные по расчету и креплению подвесов — см. конструкцию 476, схема R. Подвесы длиной > 1500 мм следует облицовывать. Схемы — по запросу.
Схемы D
Воздуховоды вентиляции из PROMATECT-L500 могут выполняться также с двумя или тремя стенками.
|
