1 Стекло PROMAGLAS® 60, тип 5, т = 25 мм
2 дверь системы PROMAGLAS®
2а двупольная, El60, согл. сертификату
3 конструкция системная, сплошная стеклянная перегородка PROMAGLAS®, EI60 - аналогично конструкции 485.33RU
4 профиль полый, сталь, 60/ 25 х 2,0 (со стороны петель)
5 профиль полый, сталь, 60/ > 25 х > 2,0 (с прот. петлям стороны)
6 петли дверные
7 профиль притвора, гнутый, на винт, соединениях
8 профиль притвора, катаный, на винт, соединениях
9 силикон Promat®-SYSTEMGLAS
10 опция: декор, покрытие из металла, дерева или пластика

Сертификация: ССПБ.RU.ОП019.B02025

Очевидные преимущества

• полная прозрачность
• вертикальные стыки остекления заделываются силиконом
• обвязка двери из обычного полого стального профиля с незначительной шириной видимой поверхности

Общие указания
Двери системы PROMAGLAS®. El 60, двупольные, устанавливаются в сплошную стеклянную перегородку конструкции 485.33RU Двери крепятся к полому профилю (4) или (5). Профиль для короба не требуется. Конструкция устанавливается внутри здания. Возможно применение профиля из нержавеющей стали как для дверей, так и для остекления.
Следует соблюдать ТУ PROMAGLAS® 60, а также “Технические указания по применению конструкций”.

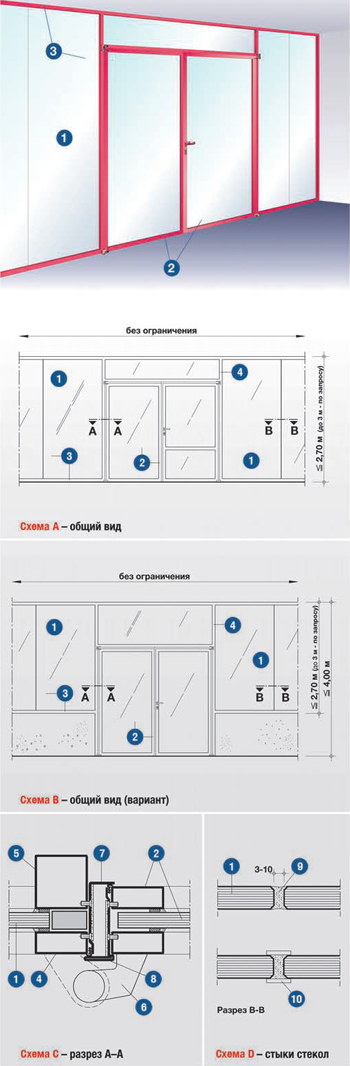

Схема А
Длина остекления не ограничена, максимальная высота составляет 2,70 м (максимальный формат стекла 1200 мм х 2700 мм). Двери могут выполняться с импостом или без него. Другие технические данные - см. конструкции Promat 485.33RU

Схема В
При высоте проема > 2,70 м остекление (3) опирают на парапет из кладки или бетона.

Схема С
Петли (6) привариваются к двери (2) и полому профилю (4). При большой высоте конструкции стоечные профили (5) по сторонам двери с противоположной петлям стороны имеют большее сечение или усиливаются дополнительным профилем из соображений устойчивости. Схемы * по запросу.

Схема D
Для любого остекления с силиконовым заполнением стыков следует применять стекло Promat®-SYSTEMGLAS 60 со скошенной кромкой (указывать при заказе). Края скошенной кромки стекла имеют узкую защитную полосу, которую запрещено удалять и нарушать. Ширина горизонтального стыка полотен составляет 3-10 мм. Стыки полотен полностью заполняют силиконом Promat® SYSTEMGLAS (4) и заглаживают. После твердения выступающий силикон может быть удален.
Если по соображениям дизайна на стыке делается акцент, он может исполняться с наклеиваемой на стекло силиконом (9) отделочной полосой (10) произвольной толщины и ширины. Подробные схемы приводятся в руководстве по установке дверей системы PROMAGLAS®.
