1 стекла Promat® -SYSTEMGLAS 30, со скошенной кромкой, тип 1, т = 17 мм, тип 5, т = 17 мм или тип 10, т = 21 мм
2 профиль полый стальной, опция: нерж. сталь, >50/>20 х >2,0
3 лента уплотняющая 12 мм х 3 мм
4 силикон Promat®-SYSTEMGLAS
5 колодки опорные, 2 шт. на стекло, только снизу
6 вата минеральная, негорючая, температура плавления > 1000 °С
7 полоса PROMATECT®-H, т ш 20 мм
8 полоса PROMATECT®-H, т = 25 мм
9 лента PROMASEAL®-PL, т = 2,5 мм
10 дюбель с шурупом, см. сертификационную документацию
11 штукатурка или покрытие
12 опция: элементы покрытия - металл, дерево или пластик
13 раствор выравнивающий
14 табличка маркировочная

Сертификация: Z-19.14-1031, ССПБ С2.0П019.В01504

Очевидные преимущества

• полная прозрачность
• вертикальные стыки стекол заделываются силиконом (не тре-буется профиль)
• cплошное остекление высотой до 2,70 м (до 3 м - по запросу)
• допускается установка противопожарных дверей EI30
• выполнение угловых соединений без стоечного профиля
• стекло Promat®-SYSTEMGLAS 30, тип 5 или тип 10, безопасное при эксплуатации (класс защиты СТ 3)
• применение в зданиях высокой функциональной пожарной опасности

Общие указания
Новая конструкция огнестойкого остекления позволяет устраивать перегородки высотой до 2,70 м и любой протяженности. Сплошная стеклянная стена PROMAGLAS устраивается внутри здания. В зависимости от назначения используется разный тип стекла (см. раздел “Продукция"), Следует соблюдать ТУ PROMAGLAS®-SYSTEMGLAS 30, а также “Технические указания по применению конструкций”.

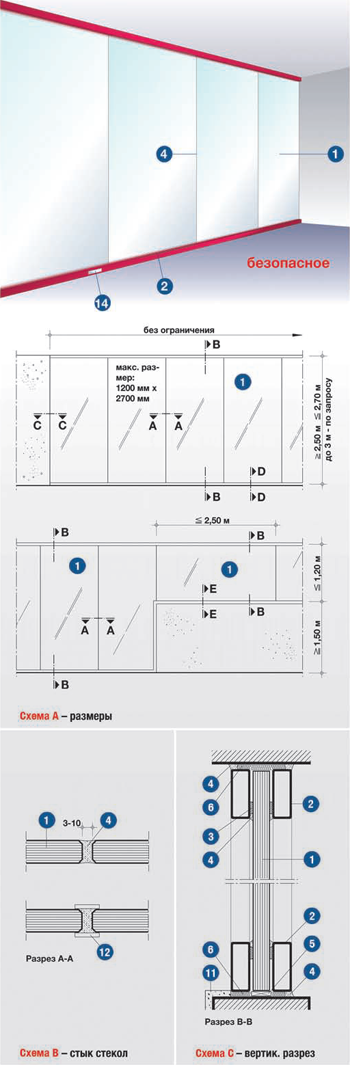

Схема А
Длина остекления не ограничена. Наибольший размер стекла равен 1200 мм х 2700 мм. Ширина полотна в узлах примыкания к стене должна составлять ш 870 мм. При высоте проема > 2,70 м остекление устанавливается на стенку из кладки или железобетона (см. также схему D). При выполнении ленточного остекления стекло (1) устанавливают в поперечном формате макс. размером 2500 мм х 1200 мм.

Схема В
Для любого остекления с силиконовым заполнением стыков следует применять стекло Promat® со скошенной кромкой (указывать при заказе). Края скошенной кромки стекла имеют узкую защитную полосу, которую запрещено удалять и нарушать. Ширина горизонтального стыка стекла составляет 3-10 мм. Стык плотно и полностью заполняют силиконом Promat®-SYSTEMGLAS (3) и заглаживают. После отверждения выступающий силикон может быть удален. Если по соображениям дизайна на стыке делается акцент, он может исполняться с отделочной полосой (12) произвольной толщины и ширины, наклеиваемой на стекло силиконом (4).

Схема С
Каждое стекло опирается на две колодки (5) и удерживается вверху и внизу конструкцией из двух полых стальных профилей (2), Крепление полого профиля к капитальным элементам осуществляется разным способом (см. конструкцию Promat 485.31). Остекление может также примыкать вверху и по сторонам к облицованным стальным конструкциям с минимальной огнестойкостью 30 мин. (см. конструкцию Promat 485.31, схему R. Для всех узлов примыкания нужно соблюдать указанное в ТУ - поперечное усилие.

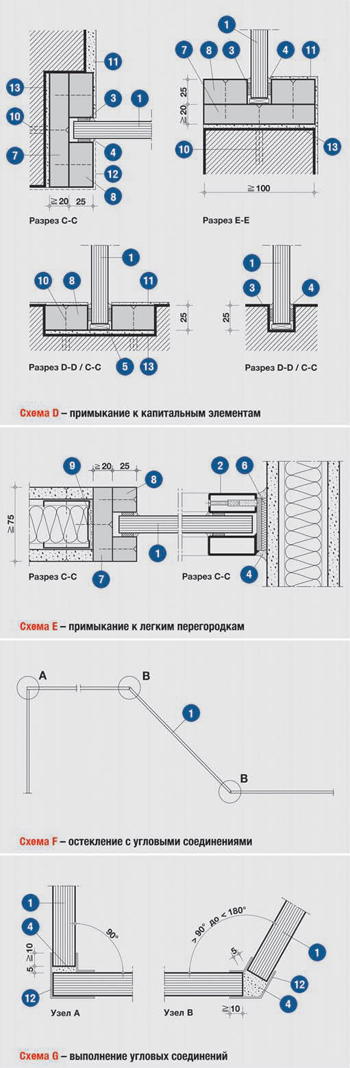

Схема D
Огнестойкое остекление может устраиваться без рамы из полого профиля. При необходимости, с помощью выравнивающего раствора (13) и полосы PROMATECT® (7) получают гладкую плоскость откоса проема. В проем вставляется стекло и удерживается шта- пиком из PROMATECT® (8) в нужном положении. Поверхность стены в месте примыкания, включая штапик, может штукатуриться, окрашиваться или оклеиваться. В числе опций отделочные профили (12), которые могут наклеиваться или крепиться шурупами. В особых случаях стекло (1) может устанавливаться и в специальные пазы. Такое исполнение предназначено, например, для устройства остекления в высококачественных покрытиях или облицовках из природного камня. Глубина паза должна составлять минимум 25 мм. В зоне примыкания к полу при необходимости предусматривается защита от механических повреждений, например, уборочной техникой.

Схема Е
Огнестойкое остекление может примыкать к легкой перегородке как ее продолжение или перпендикулярно. В откос стенного проема к металлической стойке крепится лента PROMASEAL®-PL (9). Затем откос заделывают полосой PROMATECT® (7). Стекло Promat®-SYSTEMGLAS (1) может удерживаться или полосами PROMATECT© (8), или полыми профилями (см. конструкцию Promat 485.31, схема N).

Схема F
Остекление может выполняться с угловыми соединениями под углом 90° - 180° и таким образом оптимально вписываться в конструктивные параметры объекта. Возможности оформления остекления широки: от изогнутой (ломанной) поверхности до жестких прямоугольных форм.

Схема G
При выполнении угловых соединений отдельные полотна устанавливают под желаемым углом и крепят по схемам С или D к потолку и полу. Вертикальные стыки тщательно заделываются силиконом (4). Из соображений дизайна, а также для защиты кромки стекла, на стыки наклеивают силиконом (4) отделочную полосу (12) из нержавеющей стали, алюминия, древесины или пластика.
