Огнезащитный кабельный канал (короб) «КОМПОЗИТ»
Огнезащитный кабельный канал (короб) «КОМПОЗИТ» предназначен для обеспечения работоспособности до 150 минут включительно и защиты от воздействия очага пожара снаружи электропроводок (электрических силовых и контрольных, оптических и передачи данных, шинопроводов), проложенных согласно требованиям нормативной и проектной документаций в гибких трубах, на лотках, роликах, тросах, а также непосредственно по поверхности стен и потолков и эксплуатируемых во всех типах зданий и сооружений гражданского и промышленного назначения.

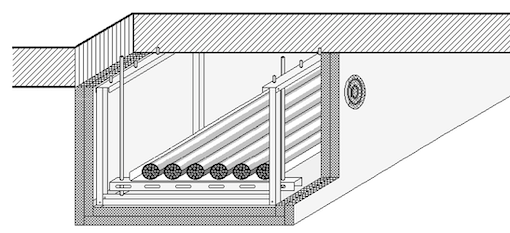

Огнезащитный кабельный канал (короб) «КОМПОЗИТ» относится к конструктивному типу и изготавливается, как правило, в форме короба (трёх или четырёх стороннего) из облегчённого пространственного металлического каркаса с закрепленными на нём огнестойкими минераловатными базальтовыми плитами и вентиляционными огнезадерживающими блоками.
Огнезащитный кабельный канал (короб) «КОМПОЗИТ» соответствует требованиям пожарной безопасности, установленными федеральным законом № 123-ФЗ «Технологический регламент о требованиях пожарной безопасности», ГОСТ Р53316-2021 «Электропроводки. Сохранение работоспособности в условиях стандартного температурного режима. Методы испытаний».
Основные преимущества огнезащитного кабельного канала (короба) «КОМПОЗИТ»:
монтаж кабельного канала (короба) может производиться при низких температурах окружающей среды;
конструкция кабельного канала (короба) виброустойчива;
кабельный канал (короб) оказывает минимальную нагрузку на несущие конструкции;
срок службы кабельного канала (короба) равен сроку службы защищаемых электропроводок.
Кабельный канал "КОМПОЗИТ" крепится посредством жёстких (не шарнирных) соединений к несущим конструкциям здания или сооружения, таким, как плиты перекрытий и покрытия, стены и колонны.
В качестве каркаса огнезащитного кабельного канала (короба) «КОМПОЗИТ» используется металлический оцинкованный профиль. Потолочный профиль крепится к несущим конструкциям с помощью анкеров металлических по бетону. Профили соединяется между собой посредством винтов самонарезающих, образуя конструкцию в виде короба. Расстояние между профилями выбирается в зависимости от формата используемых минераловатных базальтовых плит.
К образовавшейся пространственной конструкции с помощью винтов самонарезающих крепится огнестойкая минераловатная базальтовая плита плотностью не менее 140 кг/м³ в два слоя общей толщиной 60 мм с перекрытием стыка. Плиты наружнего слоя кашированы алюминиевой фольгой, что обеспечивает дополнительную механическую защиту и привлекательный внешний вид конструкции. После завершения монтажа все стыки плит проклеиваются алюминиевым скотчем.
Ввиду низкого удельного веса огнезащитного кабельного канала (короба) «КОМПОЗИТ» возможно крепление каркаса непосредственно к кабеленесущим конструкциям (траверсам, консолям) защищаемых электропроводок.
Для огнезащиты подвесов кабеленесущей системы с целью сохранения их несущей способности, вне кабельного канала, необходимо применять огнестойкие материалы, толщиной, достаточной для обеспечения требуемого предела огнестойкости в зависимости от приведённой толщины металла подвеса.
Для отвода избыточного тепла из внутреннего объёма огнезащитного кабельного канала (короба) «КОМПОЗИТ» используются вентиляционные огнезадерживающие блоки «КОМПОЗИТ-ВОК» в количестве и местах, определяемых проектной документацией.
Для проведения необходимых ревизий и возможности прокладки дополнительных кабелей, в огнезащитном кабельном канале (коробе) «КОМПОЗИТ» предусматривается устройство ревизионных проёмов, в количестве и местах, определяемых проектной документацией.
|
