1 плита PR0MATECT®-L500, т - cм. схему А
2 полоса PR0MATECT®-H, ш=100 мм, т ≥ 20 мм
3 полоса PR0MATECT®-H
4 табличка маркировочная
5 консоль кронштейна
6 стена с нормированной огнестойкостью
7 шпатлёвка Promat®
8 кабельный лоток (опция)
9 вата минеральная, плотно набитая
10 стержень резьбовой, согласно расчёту (нагрузка ≤ 6 Н/мм2)
11 профиль угловой ≥ 50/50×3,0 как несущий, по расчёту
12 профиль угловой 40/40×1,0
13 втулка резьбовая с винтом фирмы Rampa
14 дюбель металлический с винтом ≥ М6, шаг ≤ 350 м
15- 17 скоба проволочная стальная или шуруп (см. таблицу)
18 камень вентиляционный PROMASEAL®-LB

Очевидные преимущества:

• по выбору — с кабельным лотком или без него
• свободнолежащая крышка ревизионного проема
• однослойная, легкая конструкция
• высокая нагрузка (с/без кабельного лотка до 50 кг/м2)
• поставка заводской готовности
• высокая устойчивость конструкции к сейсмическим колебаниям

Общие указания
Кабельные каналы PROMATECT® защищают кабель и проводку от воздействия очага пожара снаружи и этим обеспечивают работоспособность систем и оборудования с электропитанием. Испытания показали, что температура кабеля в канале PROMATECT® остается ниже 150 °С в течение нормированного времени, поэтому, как правило, можно пренебречь повышением сопротивления проводника вследствие повышения температуры. Каждый кабельный канал снабжают табличкой со стойкой маркировкой (4). Маркировочные таблички - по запросу.

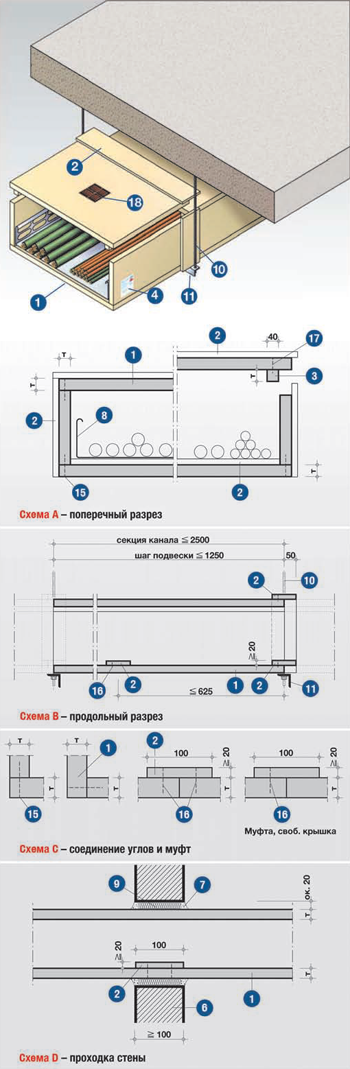

Схема А
Толщина плит PROMATECT®-L500 составляет:

• т = 35 мм для каналов с пределом огнестойкости EI 45
• т = 40 мм для каналов с пределом огнестойкости EI 60
• т = 50 мм для каналов с пределом огнестойкости EI 90
• т = 60 мм для каналов огнестойкостью ЕI 120 и ЕI 150,

Каналы по выбору выполняются с кабельным лотком (8) или без него. При прокладке кабеля следует соблюдать правила электротехники. При размещении кабельных лотков нагрузка канала должна производиться по расчету. При выполнении канала без лотков его максимальная нагрузка может составлять 50 кг/м2.

Схема В
Для подвески и опирания каналов используются статически рассчитанные резьбовые стержни (10) и несущие профили (11). Приложение нагрузки осуществляется через полосу PROMATECT^®-H (2) над несущим профилем. Секции соединяются между собой коробчатой трехсторонней муфтой (2). Параметры подвески определяют так, чтобы расчетное растягивающее напряжение составляло ≤ 6 Н/мм2, а расчетное срезающее напряжение — ≤ 10 Н/мм2. Размеры несущих профилей (11) определяют расчетом статики.

Схема С
Плиты РГОМАТЕСТ^®-L500 (1) соединяются в углах в стык и скрепляются скобами или шурупами. Коробчатая муфта (2) крепится скобами к обеим секциям. При выполнении канала со свободнолежащей крышкой полоса PROMATECT^® (2) крепится скобой только к одной плите секции с тем, чтобы крышки снимались по отдельности.

Схема D
Как правило, кабельные каналы проходят через нормированные по огнестойкости стены (6) сплошной частью секции. Схемы проходки через лёгкие перегородки — по запросу нашего отдела технической поддержки.

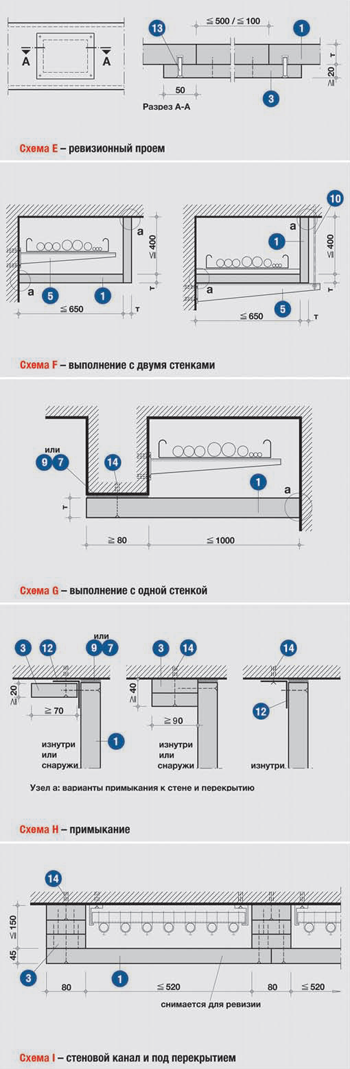

Схема Е
Кроме решения со свободнолежащей крышкой (схема А) ревизионные проёмы могут устраиваться по схеме Е. Съёмная заслонка ревизионного проема крепится на 4 винтах к резьбовым втулкам Rampa (13) в стенке канала (1). Максимальный световой проём отверстия составляет 500 мм х 100 мм. Для большего удобства в работе заслонка ревизионного проёма может оборудоваться ручками.

Схемы F и G
Кабельные каналы могут выполняться также с одной, двумя или тремя стенками. На них в равной степени распространяются все изложенные выше принципы конструкции. Прилегающие детали должны иметь огнестойкость не ниже, чем у канала. Кабели и несущие кабельные конструкции не должны нагружать дно канала, Свободный конец консоли кронштейна (5) вне канала следует подвешивать (10), чтобы избежать ее отказа в случае пожара.

Схема Н
Примыкание кабельных каналов по схемам F и G к перекрытию или стене (узел а) выполняется тремя способами. Канал крепится к капитальной конструкции металлическими дюбелями с винтом (14). Стенка канала крепится на шурупах к уголку из листовой стали (12) или полосе PROMATECT^® (3). Неровности капитальной конструкции выравниваются шпатлёвкой Promat^® (7) или прессованной минеральной ватой (9). Из конструктивных соображений наиболее приемлемо крепление к стальному уголку (12).

Схема I
Кабель, проложенный непосредственно по капитальным конструкциям, может облицовываться по схеме I. Плита крышки (1) может крепиться к полосе PROMATECT^® (3) так, чтобы она могла сниматься для ревизии, При размещении канала под перекрытием плита (1) крепится к капитальной конструкции с помощью сквозного винта. Кабели и несущие кабельные конструкции следует предохранять таким образом, чтобы в случае пожара они не нагружали стенку канала.

вместо скоб могут применяться шурупы соответствующей длины.

Более подробную информацию, например, по кабельным выходам —по запросу.
Альтернативно кабельные каналы могут выполняться из плит PROMATECT^®-L500 в два слоя. Схемы конструкции по запросу.
