1 - 2. плита PROMATECT®-L500, т - см. схему А
3. полоса PROMATECT®H
4. табличка маркировочная
5. консоль кронштейна
6. стена с нормированной огнестойкостью (перекрытие)
7. шпатлевка Promat®
8. кабельный лоток (опция)
9. вата минеральная, плотно набитая
10. стержень резьбовой, согласно расчету (нагрузка — 6 Н/мм2)
11. профиль угловой 50/50 < 3,0 как несущий, по расчету
12. профиль угловой 40/40×1,0
13. втулка резьбовая с винтом фирмы Rampa
14. дюбель металлический с винтом — М12, шаг s 350 мм
15 - 17. скоба проволочная стальная или шуруп (см. таблицу}
18. камень вентиляционный PROMASEAL®-LB
19. шайба металлическая

Очевидные преимущества

• по выбору с кабельным лотком или без него
• свободнолежащая крышка ревизионного проема
• легкая конструкция
• высокая нагрузка (с/без кабельного лотка до 50 кг/м)
• поставка заводской готовности

Общие указания
Кабельные каналы PROMATECT® защищают кабель и проводку от воздействия очага пожара снаружи и этим обеспечивают работоспособность систем и оборудования с электропитанием. Испытания показали, что температура кабеля в канале PROMATECT® остается ниже 140 °С в течение нормированного времени, поэтому, как правило, можно пренебречь повышением сопротивления проводника вследствие повышения температуры. Каждый кабельный канал снабжают табличкой со стойкой маркировкой (4). Маркировочные таблички — по запросу.

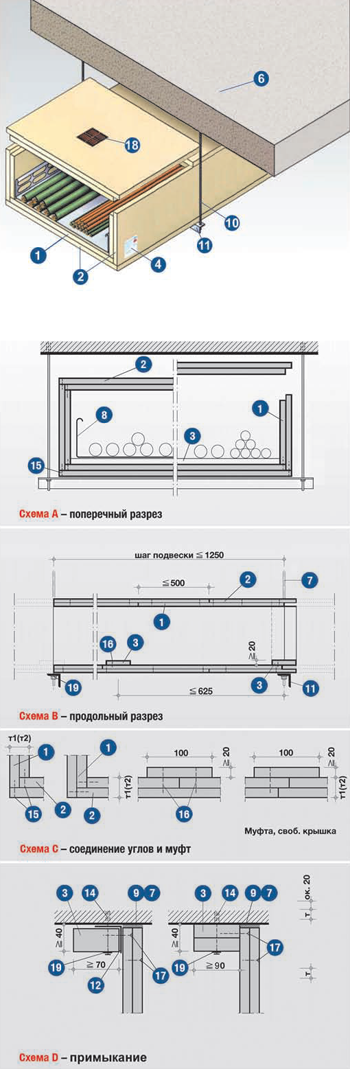

Схема А
Толщина плит PROMATECT®-L500 составляет:

• т1 = 75 мм для каналов с пределом огнестойкости EI 180
• т2 = 100 мм для каналов огнестойкостью ЕI 240

Схема В
Для подвески и опирания каналов используются статически рассчитанные резьбовые стержни (10) и несущие профили (11). Приложение нагрузки осуществляется через полосу PROMATECT®-H (2) над несущим профилем. Секции соединяются между собой коробчатой трехсторонней муфтой (2). Параметры подвески определяют так, чтобы расчетное растягивающее напряжение составляло s 6 Н/мм2, а расчетное срезающее напряжение — s 10 Н/мм2. Размеры несущих профилей (11) определяют расчетом статики.

Схема С
Плиты PROMATECT®-L500 (1) соединяются в углах в стык и скрепляются скобами или шурупами. Коробчатая муфта (2) крепится скобами к обеим секциям. При выполнении канала со свободнолежащей крышкой полоса PROMATECT®H (2) крепится скобой только к одной плите секции с тем, чтобы крышки снимались по отдельности.

Схема D
Как правило, кабельные каналы проходят через нормированные по огнестойкости стены (6) сплошной частью секции. Схемы проходки через легкие перегородки — по запросу нашего отдела технической поддержки.

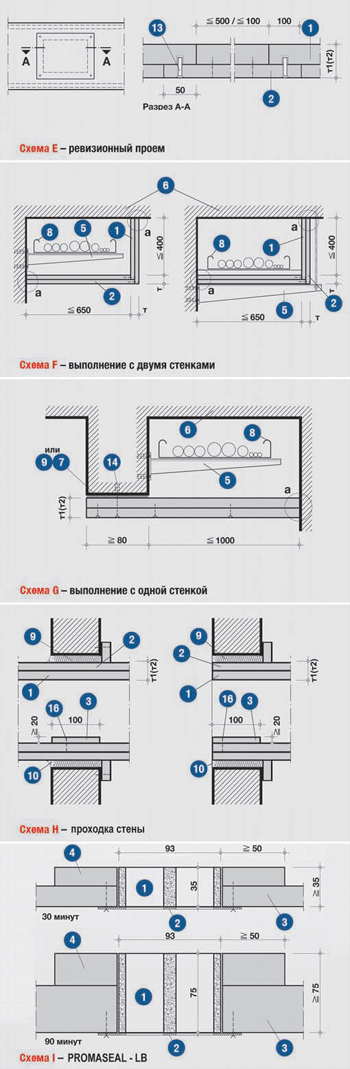

Схема Е
Кроме решения со свободнолежащей крышкой (схема А) ревизионные проемы могут устраиваться по схеме Е. Съемная заслонка ревизионного проема крепится на 4 винтах к резьбовым втулкам Rampa (13) в стенке канала (1). Максимальный световой проем от¬верстия составляет 500 мм х 100 мм. Для большего удобства в работе заслонка ревизионного проема может оборудоваться ручками.

Схемы F и G
Кабельные каналы могут выполняться также с одной, двумя или тремя стенками. На них в равной степени распространяются все изложенные выше принципы конструкции. Прилегающие детали должны иметь огнестойкость не ниже, чем у канала. Кабели и несущие кабельные конструкции не должны нагружать дно канала. Свободный конец консоли кронштейна (5) вне канала следует подвешивать (10), чтобы избежать ее отказа в случае пожара.

Схема Н
Примыкание кабельных каналов по схемам F и G к перекрытию или стене (узел а) выполняется тремя способами. Канал крепится к капитальной конструкции металлическими дюбелями с винтом (14). Стенка канала крепится на шурупах к уголку из листовой стали (12) или полосе PROMATECT®-L500 (3). Неровности капитальной конструкции выравниваются шпатлевкой Promat® (7) или прессованной минеральной ватой (9). Из конструктивных соображений наиболее приемлемо крепление к стальному уголку (12).

Схема I
Каждый камень PROMASEAL -LB закрывается стальной защитной решеткой(2). Ее рисунок и размещение перфорации соответствует вентиляционным щелям камня LB. Благодаря этому, живое сечение камня LB ок. 35 см2 полностью сохраняется. Допускается устанавливать в горизонтальный ряд не более 4-х камней LB или в вертикальный — 2 камня с прокладкой между ними полосы PROMATECT-H (4),т= 10мм. перекрывающей стык продольных кромок вентиляционных решеток(2). Вентиляционные щели соседних камней ориентируют параллельно полосе, проложенной между ними.

Каждый камень LB закрывается минимум одной решеткой(2). которая крепится к базовой конструкции шурупами быстрого монтажа. При необходимости ставят 2 решетки(схему см. в ТУ) Требуемое кол-во вент, камней и сек. установки — по запросу в технический отдел.
